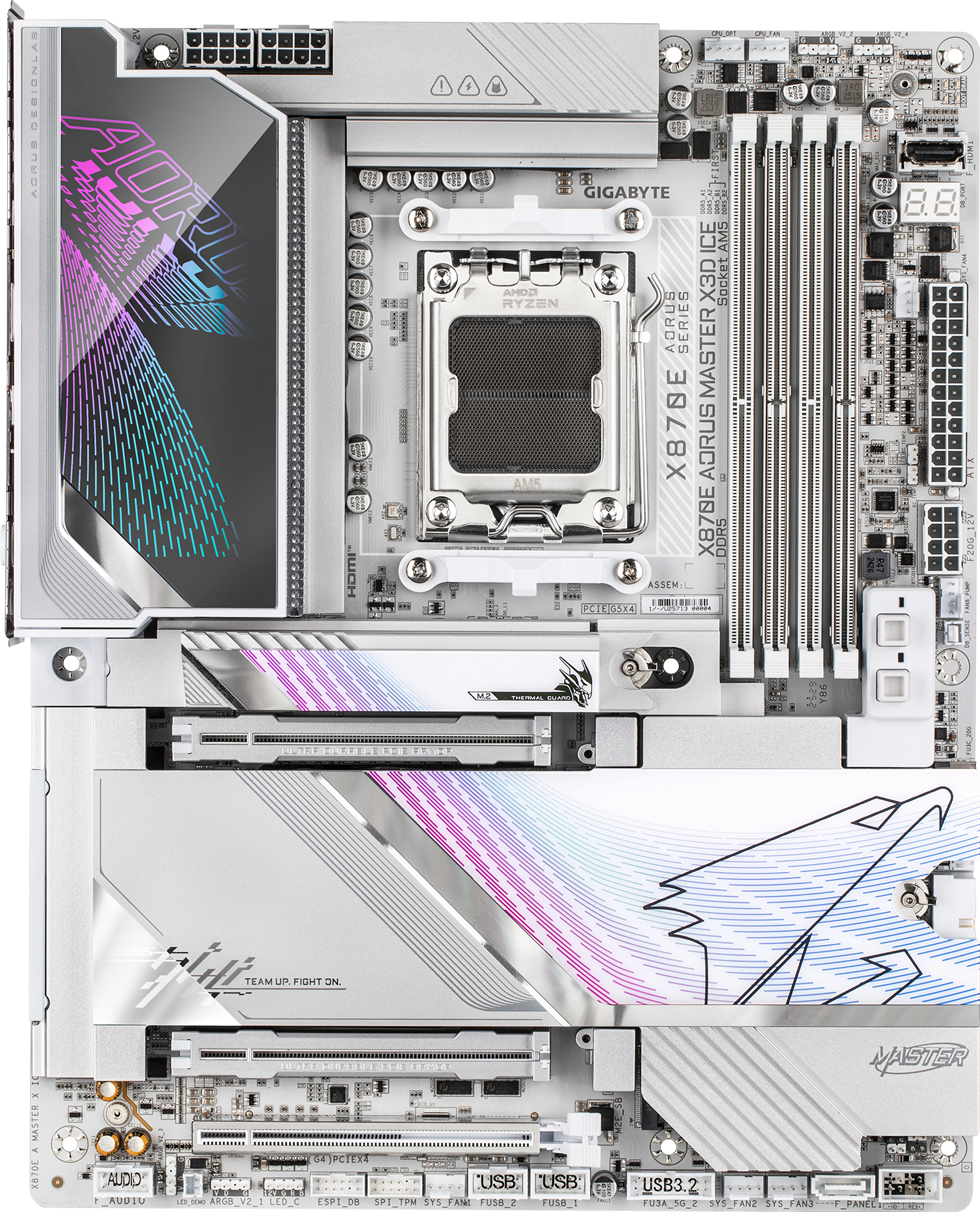

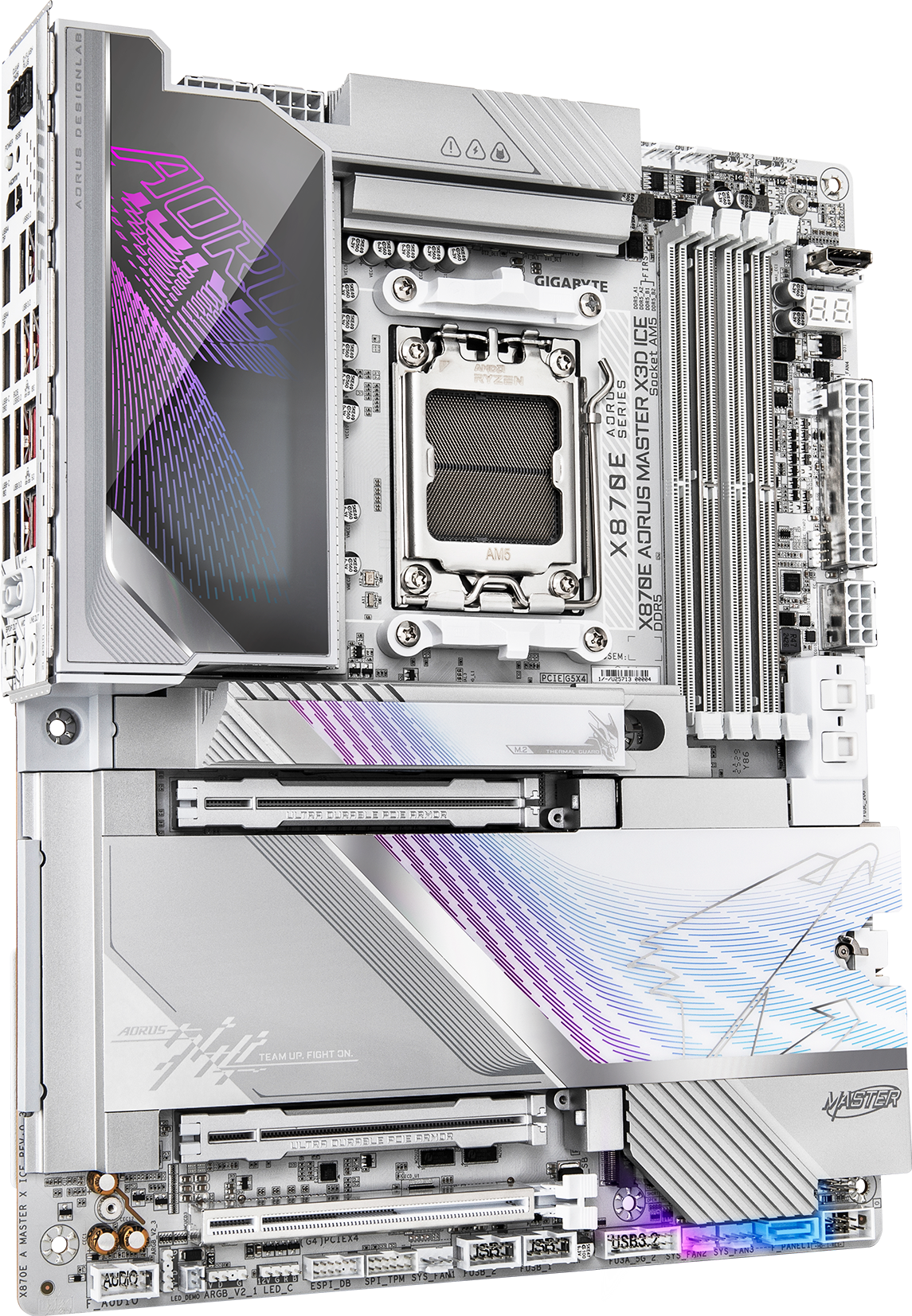

技嘉 X870E AORUS MASTER X3D ICE

AMD AM5插槽，支援：
AMD Ryzen™ 9000系列處理器/
AMD Ryzen™ 8000系列處理器/
AMD Ryzen™ 7000系列處理器
(請至技嘉網站查詢有關支援的處理器列表)

AMD X870E

支援DDR5 9000(O.C) / 8800(O.C) / 8600(O.C) / 8400(O.C) / 8200(O.C.)/ 8000(O.C) / 7800(O.C) / 7600(O.C) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C) / 6200(O.C) / 6000(O.C) / 5600(O.C) / 5200 / 4800 MT/s
4個DDR5 DIMM插槽，最高支援到256 GB (單一插槽支援64 GB容量)
支援雙通道記憶體技術
支援 non-ECC Un-buffered DIMM記憶體
支援AMDEXtended Profiles forOverclocking (AMDEXPO™)及ExtremeMemoryProfile (XMP)記憶體
(CPU和記憶體的配置可能會影響支援的記憶體類型、速度和DRAM模組數量，請至技嘉網站查詢記憶體模組支援列表。)

內建於支援AMD Radeon™顯示晶片的處理器+ASMedia USB4®控制器：
- 2個USB4® USB Type-C®連接埠，支援USB4及DisplayPort技術之顯示輸出，可支援至最高3840x2160@240 Hz的解析度

* 支援DisplayPort 1.4版本及HDR。

內建於支援AMD Radeon™顯示晶片的處理器：
- 1個HDMI插座，可支援至最高4096x2160@60 Hz的解析度

* 支援HDMI 2.1版本、HDCP 2.3及HDR。
**僅支援兼容於原生HDMI 2.1 TMDS規範的接口。

- 1個前端HDMI插座，可支援至最高1920x1080@30 Hz的解析度

* 支援HDMI 1.4版本。

(顯示功能所支援的規格將因使用的CPU而有差異。)

內建Realtek® ALC1220晶片

* 前端音源插座提供的音效輸出孔支援DSD音訊。

內建ESS ES9118 DAC晶片
支援DTS:X® Ultra
支援High Definition Audio
支援2/4/5.1聲道

* 透過音效軟體可以重新定義音源插座功能，若要啟動5.1聲道音效輸出，請進入音效軟體設定。

支援S/PDIF輸出

內建Realtek® 5GbE 網路晶片(5 Gbps/2.5 Gbps/1 Gbps/100 Mbps) (LAN1)
內建Realtek® 10GbE 網路晶片(10 Gbps/5 Gbps/2.5 Gbps/1 Gbps/100 Mbps)(LAN2)

MediaTek Wi-Fi 7 MT7927, RZ738
- 802.11a, b, g, n, ac, ax, be，支援2.4/5/6 GHz無線頻段
- BLUETOOTH 5.4
- 支援11be 320MHz無線通信標準
(實際傳輸速度將因使用環境及設備而有所差異。)

* Wi-Fi 7的完整功能仰賴Windows 11 SV3版本的支援度，Windows 10沒有提供相關驅動程式。
**Wi-Fi 7於6 GHz 載波的可用頻道編號仰賴各國家的通訊法規允許。
***藍牙版本可能會更新，詳細資訊請參考 Wi-Fi 晶片供應商的網站。

1個PCI Express x16插槽(PCIEX16)，內建於CPU：
 AMD Ryzen™ 9000/7000系列處理器，支援PCIe 5.0及x16運作規格
 AMD Ryzen™ 8000系列-Phoenix 1處理器，支援PCIe 4.0及x8運作規格
 AMD Ryzen™ 8000系列-Phoenix 2處理器，支援PCIe 4.0及x4運作規格

* 由於PCIEX8插槽與PCIEX16插槽共享頻寬，所以當PCIEX8插槽安裝顯示卡時，PCIEX16插槽最高以x8頻寬運作。
* PCIEX16插槽僅支援顯示卡或NVMe SSD，若只安裝一張顯示卡時務必安裝至PCIEX16插槽。

1個PCI Express x16插槽(PCIEX8)，內建於CPU：
 AMD Ryzen™ 9000/7000系列處理器，支援PCIe 5.0及x8運作規格

* 當使用AMD Ryzen™ 8000系列-Phoenix 1或Phoenix 2處理器時，PCIEX8插槽則無法使用。

內建於晶片組：
- 1個PCI Express x16插槽，支援PCIe 4.0及x4運作規格(PCIEX4)

* 由於PCIEX4插槽與M2D_SB插座共享頻寬，所以當M2D_SB插座安裝裝置時，PCIEX4插槽則無法使用。

1個M.2插座(M2A_CPU)，內建於CPU，支援Socket 3，Mkey，type 2580/2280SSD：
 AMD Ryzen™ 9000/7000系列處理器，支援PCIe 5.0 x4/x2 SSD
 AMD Ryzen™ 8000系列-Phoenix 1處理器，支援PCIe 4.0 x4/x2 SSD
 AMD Ryzen™ 8000系列-Phoenix 2處理器，支援PCIe 4.0 x4/x2 SSD
1個M.2插座(M2B_CPU)，內建於CPU，支援Socket 3，Mkey，type 2280SSD：
 AMD Ryzen™ 9000/7000系列處理器，支援PCIe 5.0 x4/x2 SSD

* 由於M2B_CPU插座與ASMediaUSB4®控制器共享頻寬，所以當M2B_CPU插座安裝裝置時，M2B_CPU插座及ASMedia USB4®控制器支援的USB4連接埠最高以x2頻寬運作；當使用AMD Ryzen™ 8000系列-Phoenix 1或Phoenix 2處理器時，ASMediaUSB4®控制器支援的USB4連接埠最高以x2頻寬運作，M2B_CPU插座則無法使用。

2個M.2插座(M2C_SB、M2D_SB)，內建於晶片組，支援Socket 3，M key，type 2280 PCIe 4.0 x4/x2 SSD
1個M.2插座(M2E_SB)，內建於晶片組，支援Socket 3，M key，type 2280 PCIe 4.0 x2 SSD
2個SATA 6Gb/s插座
NVMe SSD支援建構RAID 0、RAID 1、RAID 5及RAID 10

* RAID 5僅適用於AMD Ryzen™ 9000系列處理器。

SATA硬碟支援建構RAID 0及RAID 1

內建於CPU+ASMedia USB4®控制器：
- 2個USB4® USB Type-C®連接埠在後方面板
內建於CPU：
- 1個USB 3.2 Gen 2 Type-A連接埠(紅色)在後方面板
內建於晶片組+USB 3.2 Gen 1 Hub：
- 4個USB 3.2 Gen 1連接埠，需經由排線從主機板內USB插座接出
內建於晶片組：
- 1個USB Type-C®連接埠在後方面板，支援USB 3.2 Gen 2x2
- 1個USB Type-C®連接埠在後方面板，支援USB 3.2 Gen 2
- 1個USB Type-C®連接埠，支援USB 3.2 Gen 2x2，需經由排線從主機板內USB插座接出(支援最高 65W PD 3.0/QC 4+ 快速充電)

* 關於快充注意事項，請參考「2-7插座及跳線介紹」－「USB Type-C®連接埠擴充插座」的說明。

- 6個USB 3.2 Gen 2 Type-A連接埠(紅色)在後方面板
- 4個USB 2.0/1.1連接埠，需經由排線從主機板內USB插座接出

1個24-pin ATX主電源插座
2個8-pin ATX 12V電源插座
1個PCIe電源插座
1個CPU風扇插座
1個CPU風扇/水冷幫浦插座
4個系統風扇插座
1個系統風扇延長線插座(可接出3個系統風扇插座)
1個系統風扇/水冷幫浦插座
4個可編程RGB Gen2 LED燈條電源插座
1個RGB LED燈條電源插座
5個M.2 Socket 3插座
2個SATA 6Gb/s插座
1個前端控制面板插座
1個前端音源插座
1個喇叭插座
1個USB Type-C®插座，支援USB 3.2 Gen 2x2
2個USB 3.2 Gen 1插座
2個USB 2.0/1.1插座
1個噪音偵測插座
1個安全加密模組插座(限搭配GC-TPM2.0 SPI V2使用)
1個HDMI插座(註)
1個電腦機殼開啟偵測針腳
1個系統重置針腳
1個清除CMOS資料針腳
2個感溫線針腳

(註) 是否支援此規格依CPU而定。

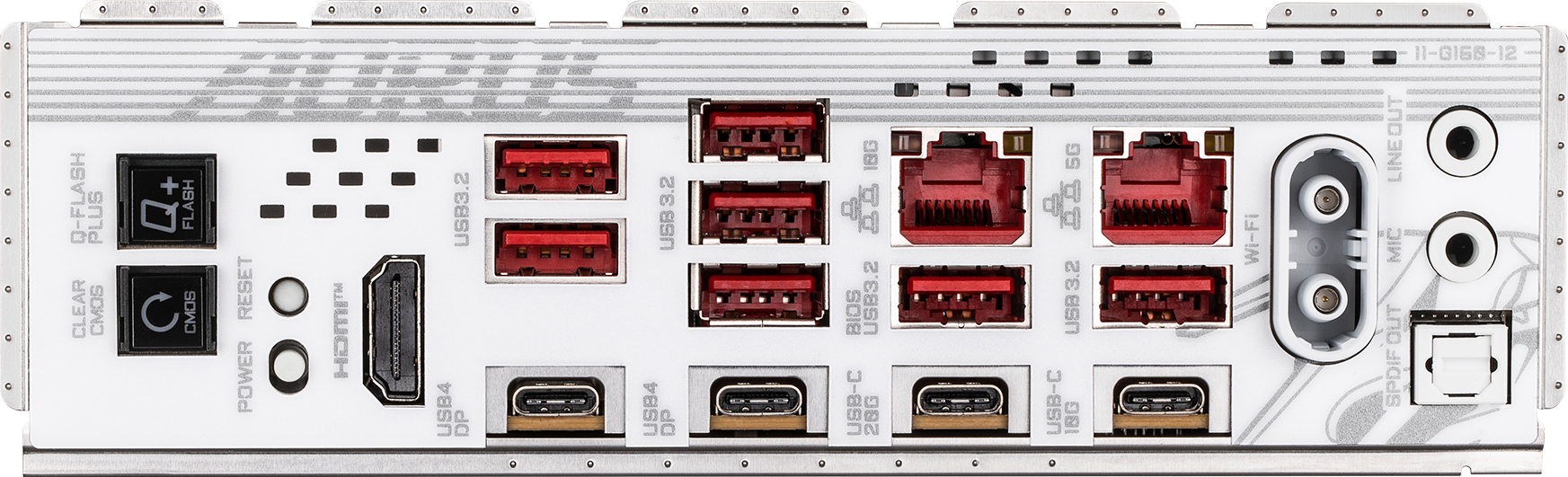

1個Q-Flash Plus按鈕
1個清除CMOS資料按鈕
1個系統重置按鈕
1個電源按鈕
1個HDMI插座(註)
2個USB4® USB Type-C® (DisplayPort (註))連接埠
1個USB Type-C®連接埠，支援USB 3.2 Gen 2
1個USB Type-C®連接埠，支援USB 3.2 Gen 2x2
7個USB 3.2 Gen 2 Type-A連接埠(紅色)
2個RJ-45埠
2個天線連接埠(2T2R)
2個音源接頭
1個S/PDIF光纖輸出插座

(註) 是否支援此規格依CPU而定。

內建iTE® I/O 控制晶片

電壓偵測
溫度偵測
風扇轉速偵測
水冷系統流速偵測
風扇故障警告
智慧風扇控制

* 是否支援智慧風扇(幫浦)控制功能會依不同的散熱風扇(幫浦)而定。

噪音偵測

1個512 Mbit flash
使用經授權AMI UEFI BIOS
PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0

支援GIGABYTE Control Center (GCC)

* GCC支援的程式會因不同主機板而有所差異；各程式所支援的功能也會依主機板的規格而不同。

支援Q-Flash
支援Q-Flash Plus
支援Smart Backup

Norton® Internet Security (OEM版本)

支援Windows 11 64-bit

ATX規格；30.5公分x 24.4公分
