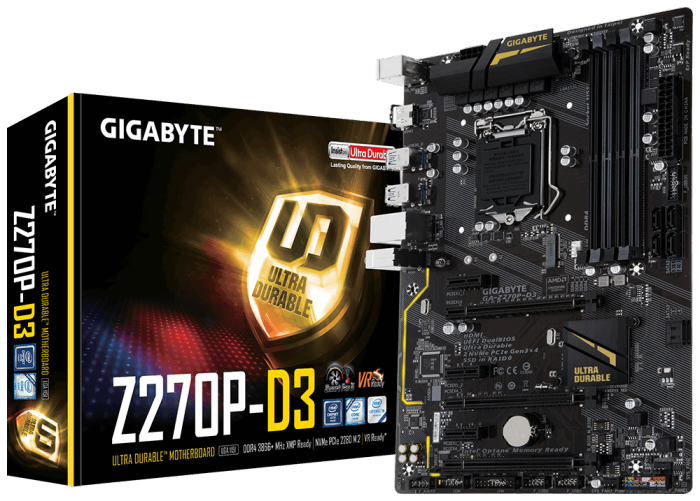

技嘉 Z270P-D3 (DDR4記憶體)

• 中央处理器(CPU)
  1. 支持LGA1151插槽第七代/第六代处理器：
     Intel® Core™ i7处理器 / Intel® Core™ i5处理器 / Intel® Core™ i3处理器 / Intel®Pentium®处理器 / Intel® Celeron®处理器
  2. L3高速缓存取决于CPU

  (详细支持列表请参考 "CPU 支持列表")
• 芯片组
  1. Intel® Z270 高速芯片组
• 内存
  1. 4个DDR4 DIMM插槽，最高支持到64 GB
     * 由于Windows 32-bit操作系统的限制，若安装超过4 GB容量内存时，实际上显示的内存容量将少于实际安装的内存容量。
  2. 支持双信道内存技术
  3. 支持DDR4 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666(O.C.) / 2400(O.C.) / 2133 MHz
  4. 支持ECC Un-buffered DIMM 1Rx8/2Rx8内存(non-ECC模式运行)
  5. 支持non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16内存
  6. 支持Extreme Memory Profile (XMP)内存

  (详细支持列表请参考 "内存支持列表")
• 显示功能
  内建于有显示功能的处理器-支持Intel® HD Graphics：

  1. 1个HDMI接口，可支持至最高4096x2160@24 Hz的分辨率
     * 支持HDMI 1.4版本。

  支持最大共享显示内存至1 GB
• 音效
  1. 内建Realtek® ALC887芯片
  2. 支持High Definition Audio
  3. 支持2/4/5.1/7.1声道
  4. 支持S/PDIF输出
• 网络
  1. 内建Realtek ® GbE 网络芯片(10/100/1000 Mbit)
• 扩展槽
  1. 1个PCI Express x16插槽，支持x16运行规格(PCIEX16)
     * 为发挥显卡最大性能，安装一张显卡时务必安装至PCIEX16插槽。
  2. 2个PCI Express x16插槽，支持x4运行规格(PCIEX4_1/PCIEX4_2)
  3. 3个PCI Express x1插槽
  4. (所有PCI Express插槽皆支持PCI Express 3.0)
• 储存装置接口
  内建于芯片组：

  1. 1个M.2插座(支持Socket 3，M key，type 2242/2260/2280 SATA 及 PCIe x4/x2 SSD)
  2. 6个SATA 3.0接口
  3. 支持RAID 0、RAID 1、RAID 5及RAID 10功能
     * M.2/SATA插座安装注意事项，请参考「1-7 插座及跳线介绍」章节说明。
• 多重显示技术
  1. 支持 AMD Quad-GPU CrossFireX™ 及2-Way AMD CrossFire™技术
• USB
  内建于芯片组：

  1. 6个USB 3.1 Gen 1接口(4个在后方面板，2个需经由扁平电缆从主板内USB插座接出)
  2. 6个USB 2.0接口(2个在后方面板，4个需经由扁平电缆从主板内USB插座接出)
• 内接插座
  1. 1个24PIN主板供电插座
  2. 1个8PIN CPU供电插座
  3. 1个CPU风扇插座
  4. 2个系统风扇插座
  5. 1个系统风扇/水冷泵插座
  6. 6个SATA 3.0接口
  7. 1个M.2 Socket 3插座
  8. 1个前置面板插座
  9. 1个前端总线插座
  10. 1个S/PDIF输出插座
  11. 1个USB 3.1 Gen 1插座
  12. 2个USB 2.0插座
  13. 1个安全加密模块(TPM)插座
  14. 1个板载COM插座
  15. 1个清除CMOS数据针脚
• 后方面板装置连接插座
  1. 1个PS/2键盘插座
  2. 1个PS/2鼠标插座
  3. 1个HDMI接口
  4. 4个USB 3.1 Gen 1接口
  5. 2个USB 2.0接口
  6. 1个RJ-45网线接口
  7. 3个音频接口(音频输入、音频输出、麦克风)
• I/O控制器
  1. 内建iTE® I/O 控制芯片
• 硬件监控
  1. 电压检测
  2. 温度检测
  3. 风扇转速检测
  4. 过温警告
  5. 风扇故障警告
  6. 智能风扇控制
     * 是否支持智能风扇控制功能会依不同的散热风扇而定。
• BIOS
  1. 2个64 Mbit flash
  2. 使用经授权AMI UEFI BIOS
  3. 支持DualBIOS™
  4. PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0
• 附加工具程序
  1. 支持APP Center
     * APP Center 支持的程序会因不同主板而有所差异；各程序所支持的功能也会依主板的规格而不同。
  2. 3D OSD
     @BIOS
     Ambient LED
     AutoGreen
     BIOS Setup
     Color Temperature
     Cloud Station
     EasyTune
     Easy RAID
     Fast Boot
     Game Boost
     ON/OFF Charge
     Platform Power Management
     Smart Backup
     Smart Keyboard
     Smart TimeLock
     System Information Viewer
     USB Blocker
     V-Tuner
  3. 支持3TB+ Unlock
  4. 支持Q-Flash
  5. 支持Xpress Install
• 附赠软件
  1. Norton® Internet Security (OEM版本)
  2. Intel® Optane™ Memory Ready
  3. cFosSpeed
• 操作系统
  1. 支持Windows 10/8.1 64-bit
  2. 支持Windows 7 32-bit/64-bit
     * 支持的操作系统版本依不同的处理器而定。
     * 若要安装Windows 7请先至技嘉网站下载/安装「Windows USB Installation Tool」。
• PCB规格
  1. ATX规格；30.5cm x 19.9cm
