名稱

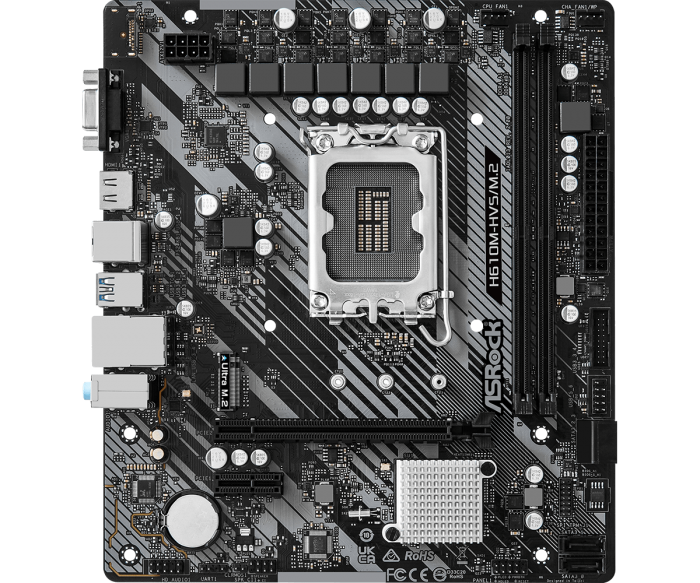

H610M-HVS/M.2 R2.0

獨家功能

 ASRock 超合金
 - 高級電感
 - 亮黑 PCB
 - 高密度防潮纖維電路板
 ASRock Ultra M.2 (PCIe Gen3x4)
 ASRock 全防護 (支援全部 USB、音源、網路埠)
 ASRock Live Update & APP Shop

處理器

 支援第14代、第 13 代和第 12 代 Intel® Core™ 處理器 (LGA1700)
  6+1+1 電源相位設計
 支援 Intel® Hybrid Technology
 支援 Intel® Turbo Boost Max 3.0 技術

晶片

  Intel® H610

記憶體

 雙通道 DDR4 記憶體技術
  2 x DDR4 插槽
 支援 DDR4 non-ECC, un-buffered 記憶體 高達 3200
 支援 ECC UDIMM 記憶體模組 (非 ECC 模式)
 系統記憶體最大容量: 64GB
 支援 Intel® Extreme Memory Profile (XMP) 2.0 技術

BIOS

 128Mb AMI UEFI Legal BIOS, 支援多國語圖形界面
 符合 ACPI 6.0, 支援喚醒與自動開機 (Wake Up Events)
 支援 SMBIOS 2.7
  CPU 核心/快取, CPU 核心/快取負載線, CPU GT, CPU GT 負載線, DRAM, +0.82V PCH, +1.05V PCH, VCCIN AUX, +1.8V PROC, +1.05V PROC 電壓多功能調節器

內建顯示

 Intel® Xe 顯卡架構 (Gen 12)
 二種顯示輸出選項: 透過獨立顯示控制器支援 HDMI 和 D-Sub 埠
 支援 HDMI 2.1 TMDS Compatible，最高分辨率達 4K x 2K (4096x2160) @ 60Hz
 支援 D-Sub, 最大解析度達 1920x1200 @ 60Hz
 支援 HDCP 2.3 with HDMI 2.1 TMDS Compatible Port

* 處理器有內建 GPU 功能才支援 Intel® UHD 顯示晶片 內建視覺強化功能與顯示輸出.

音效

 7.1 聲道高傳真音效 (Realtek ALC897 音源編碼解碼器)
  防突波

網路

  PCIE x1 千兆網卡 10/100/1000 Mb/s
 1 x Realtek RTL8111H
  支援網絡喚醒功能 (Wake-On-LAN)
 支援防雷擊 / 防 ESD 靜電
 支援 Energy Efficient Ethernet 802.3az
 支援 PXE

擴充插槽

CPU:
- 1 x PCIe 4.0 x16 插槽 (PCIE2), 支援 x16 模式*
Chipset:
- 1 x PCIe 3.0 x1 插槽 (PCIE1)

*支援 NVMe SSD 開機

儲存

Chipset:
- 1 x Ultra M.2 插槽 (M2_2, Key M), 支援 M Key 2242/2260/2280 型 M.2 PCIe 模組至 PCIe Gen3x4 (32 Gb/s) 模式*
- 4 x SATA3 6.0 Gb/s 連接埠

*支援 NVMe SSD 開機
支援華擎 U.2套件

接頭

 1 x SPI TPM 接針
 1 x 機箱開啟警告功能接針與揚聲器接針
 1 x CPU 風扇連接埠 (4-pin)*
 1 x 機殼 / 水泵風扇介面 (4-pin) (智慧風扇速度控制)**
 1 x 24 針 ATX 電源連接埠
 1 x 8 針 12V 電源連接埠
 1 x 前置 Panel Audio 連接埠
 1 x USB 2.0 接針 (支援 2 USB 2.0 埠) (支援 ESD 靜電保護)
 1 x USB 3.2 Gen1 接針 (支援 2 USB 3.2 Gen1 埠) (支援 ESD 靜電保護)

*CPU 風扇接頭支援最大 1A (12W) 電源.
** 機殼 / 水泵風扇支援最高 2A (24W) 水冷風扇.
CHA_FAN1/WP 可以自動偵測 3 針或 4 針風扇.D17:E30

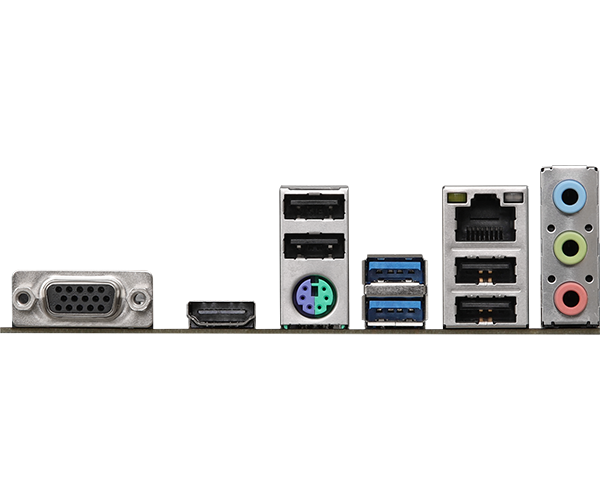

後背板輸出 / 入接口

 1 x PS/2 鍵盤 / 滑鼠埠
 1 x D-Sub 埠
 1 x HDMI 埠
 2 x USB 3.2 Gen1 埠 (支援 ESD 靜電保護)
 4 x USB 2.0 埠 (支援 ESD 靜電保護)
 1 x RJ-45 網路埠帶 LED 指示燈 (ACT/LINK LED 和 SPEED LED)
 HD 音訊插孔: 線性輸入 / 前置揚聲器 / 麥克風

軟體與 UEFI

軟體
- ASRock 主機板 Utility (A-Tuning)
- ASRock XFast LAN
UEFI
- ASRock EZ 模式
- ASRock Full HD UEFI
- ASRock 我的最愛 UEFI
- ASRock Instant Flash

*可從華擎 APP Shop 下載這些應用程式.

隨機光碟

 驅動程式, 應用軟體, 防毒軟體 (試用版)

附件

 快速安裝指南, 支援光碟, I/O 擋板
 2 x SATA 資料線
 1 x M.2 插槽螺絲

硬體監控

 風扇轉速計: CPU, 機箱 / 水泵風扇
 靜音風扇 (依據 CPU 溫度自動調整機箱風扇轉速): CPU, 機箱 / 水泵風扇
 風扇多速控制: CPU, 機箱 / 水泵風扇
 機箱開啟偵測
 電壓即時監控: CPU 核心, 記憶體, +0.82V PCH, +1.05V PCH, VCCIN AUX, VCCSA, +1.05V PROC, +12V, +5V, +3.3V

規格

 Micro ATX 規格: 8.66-in x 7.6-in, 22.0 cm x 19.3 cm
 固態電容設計

作業系統

 支援 Microsoft® Windows 10 64-bit / 11 64-bit

認證

 FCC, CE
 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)
