| 中央處理器(CPU) |
- 支援LGA1151插槽第七代/第六代處理器： Intel® Core™ i7處理器 / Intel® Core™ i5處理器 / Intel® Core™ i3處理器 / Intel® Pentium®處理器 / Intel® Celeron®處理器
- L3快取記憶體取決於CPU
(詳細支援列表請參考 "CPU 支援列表") |
| 晶片組 |
- Intel® H270高速晶片組
|
| 記憶體 |
- 4個DDR4 DIMM插槽，最高支援到64 GB
* 由於Windows 32-bit作業系統的限制，若安裝超過4 GB容量記憶體時，實際上顯示之記憶體容量將少於實際安裝的記憶體容量。
- 支援雙通道記憶體技術
- 支援DDR4 2400(O.C.)*/2133 MHz
* 若要支援2400 MHz或XMP記憶體需使用第七代處理器。
- 支援ECC Un-buffered DIMM 1Rx8/2Rx8記憶體(non-ECC模式運作)
- 支援non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16記憶體
- 支援Extreme Memory Profile (XMP)記憶體
* 若要支援2400 MHz或XMP記憶體需使用第七代處理器。
(詳細支援列表請參考 "記憶體支援列表") |
| 顯示功能 |
內建於有顯示功能的處理器-支援Intel® HD Graphics：
- 1個HDMI插座，可支援至最高4096x2160@24 Hz的解析度
* 支援HDMI 1.4版本。
- 1個DVI-D插座，可支援至最高1920x1200@60 Hz的解析度
* 此DVI-D插座不支援轉接為D-Sub的功能。
支援最大共用顯示記憶體至1 GB |
| 音效 |
- 內建Realtek® ALC1220晶片
- 支援Sound Blaster X-Fi MB5
- 支援High Definition Audio
- 支援2/4/5.1/7.1聲道
- 支援S/PDIF輸出
|
| 網路 |
- 內建 Killer™ E2500網路晶片(10/100/1000 Mbit)
|
| 擴充槽 |
- 1個PCI Express x16插槽，支援x16運作規格(PCIEX16)
* 為發揮顯示卡最大效能，安裝一張顯示卡時務必安裝至PCIEX16插槽。
- 1個PCI Express x16插槽，支援x4運作規格(PCIEX4)
* 由於PCIEX1_1/PCIEX1_2插槽與PCIEX4插槽共享頻寬，當PCIEX1_1/PCIEX1_2插槽安裝擴充卡時，PCIEX4插槽最高以x1模式運行。
- 2個PCI Express x1插槽
(所有PCI Express插槽皆支援PCI Express 3.0)
- 2個PCI插槽
|
| 多重顯示技術 |
- 支援AMD Quad-GPU CrossFireX™及2-Way AMD CrossFire™技術
|
| 儲存裝置介面 |
內建於晶片組：
- 1個M.2插座(支援Socket 3，M key，type 2242/2260/2280/22110 SATA 及 PCIe x4/x2 SSD)(M2A1_32G)
- 1個M.2插座(支援Socket 3，M key，type 2242/2260/2280 PCIe x4/x2 SSD)(M2A2_32G)
- 2個SATA Express插座
- 6個SATA 6Gb/s插座
- 支援RAID 0、RAID 1、RAID 5及RAID 10功能
* M.2/SATA插座安裝注意事項，請參考「1-7 插座及跳線介紹」章節說明。
|
| USB |
內建於晶片組+ASMedia® ASM2142 USB 3.1 Gen 2控制器：
- 1個USB Type-C™連接埠在後方面板，支援USB 3.1 Gen 2
- 1個USB 3.1 Gen 2 Type-A連接埠(紅色)在後方面板
內建於晶片組：
- 8個USB 3.1 Gen 1連接埠(4個在後方面板，4個需經由排線從主機板 內USB插座接出)
- 6個USB 2.0/1.1連接埠(2個在後方面板，4個需經由排線從主機板內 USB插座接出)
|
| 內接插座 |
- 1個24-pin ATX主電源插座
- 1個8-pin ATX 12V電源插座
- 1個M.2 Socket 3插座
- 2個SATA Express插座
- 6個SATA 6Gb/s插座
- 1個CPU風扇插座
- 1個CPU水冷風扇插座
- 2個系統風扇插座
- 1個系統風扇/水冷幫浦插座
- 1個前端控制面板插座
- 1個前端音源插座
- 2個USB 3.1 Gen 1插座
- 2個USB 2.0/1.1插座
- 1個RGB(RGBW) LED燈條延長線插座
- 1個S/PDIF輸出插座
- 1個串列埠插座
- 1個安全加密模組(TPM)插座
- 1個Thunderbolt™擴充子卡插座
- 1個清除CMOS資料針腳
|

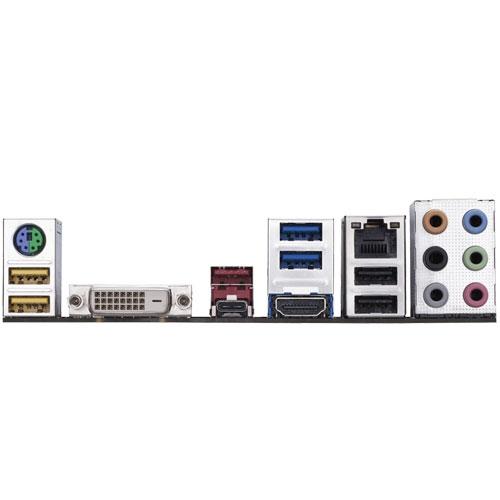

| 後方面板裝置連接插座 |
- 1個PS/2鍵盤/滑鼠插座
- 1個USB Type-C™連接埠，支援USB 3.1 Gen 2
- 1個USB 3.1 Gen 2 Type-A連接埠(紅色)
- 1個DVI-D插座
- 1個HDMI插座
- 4個USB 3.1 Gen 1連接埠
- 2個USB 2.0/1.1連接埠
- 1個RJ-45埠
- 6個音源接頭(中央及重低音輸出、後喇叭輸出、側喇叭輸出、音源輸入、 音源輸出、麥克風)
|
| I/O控制器 |
- 內建iTE® I/O 控制晶片
|
| 硬體監控 |
- 電壓偵測
- 溫度偵測
- 風扇轉速偵測
- 過溫警告
- 風扇故障警告
- 智慧風扇控制
* 是否支援智慧風扇(幫浦)控制功能會依不同的散熱風扇(幫浦)而定。
|
| BIOS |
- 2個64 Mbit flash
- 使用經授權AMI UEFI BIOS
- 支援DualBIOS™
- PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0
|
| 附加工具程式 |
- 支援APP Center
* APP Center 支援的程式會因不同主機板而有所差異；各程式所支援的功能也會依主機板的規格而不同。
3D OSD
@BIOS
AutoGreen
BIOS Setup
Color Temperature
Cloud Station
EasyTune
Easy RAID
Fast Boot
Game Boost
ON/OFF Charge
Platform Power Management
RGB Fusion
Smart Backup
Smart Keyboard
Smart TimeLock
System Information Viewer
USB Blocker
USB DAC-UP 2
V-Tuner
- 支援3TB+ Unlock
- 支援Q-Flash
- 支援Xpress Install
|
| 附贈軟體 |
- Norton® Internet Security (OEM版本)
- Intel® Optane™ Memory Ready
|
| 作業系統 |
- 支援Windows 10/8.1 64-bit
- 支援Windows 7 32-bit/64-bit
* 支援的作業系統版本依不同的處理器而定。
* 若要安裝Windows 7請先至技嘉網站下載/安裝「Windows USB Installation Tool」。
|
| PCB規格 |
- ATX規格；30.5公分x 24.4公分
|
| 清點配件 |

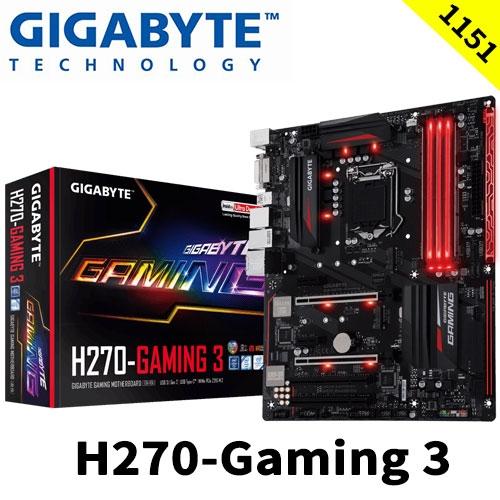

- GA-H270-Gaming 3主機板- 1片
- SATA排線- 2條
- 驅動程式光碟片- 1片
- 後方I/O裝置鐵片- 1個
- 使用手冊- 1本
- G Connector- 1個
|
| 備註 |
- 因不同的晶片廠商對Linux有不同的支援情況,建議請由晶片廠商的網站或其他Linux網站下載驅動程式。
- 此產品不支援Win9X/ME/2000/XP, 因部分軟/硬體廠商已不再對Win9X/ME/2000/XP提供後續支援, 基於服務客戶,本公司仍盡量提供相關驅動程式於網頁上。
|
